Description
TRCC JAPY tête ronde collet carré M10X25 Filetée sur 14 Epaisseur du carré 10 acier geomet 500A Sans rouille rouge
Diametre = M10, Longueur = 25, Pas = Pas standard de 150, Norme = DIN603 FT VS4516
Diametre = M10, Longueur = 25, Pas = Pas standard de 150, Norme = DIN603 FT VS4516

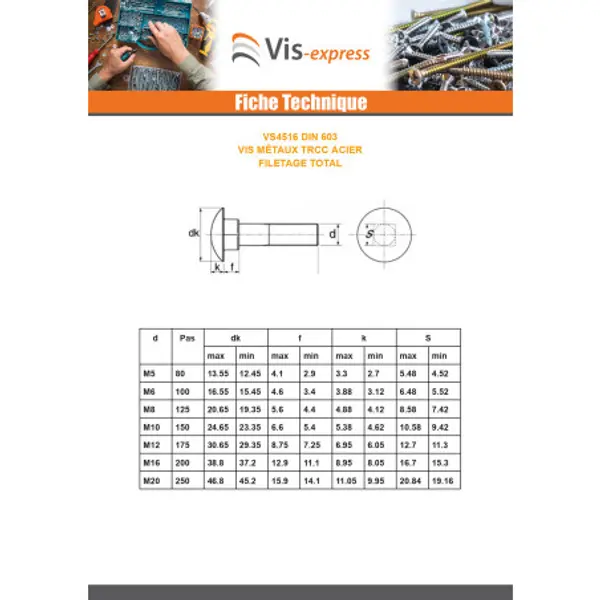

Guide dimensionnel (en mm)
| Diamètre | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| Diametre tete | 13.5 | 16.5 | 18 | 20.5 | 24.5 | 30.5 | 32 | 39 |
| Epaisseur tete | 3.3 | 3.9 | 4.8 | 5 | 5.4 | 7 | 10 | 9 |
Autre références : 3617501274730 3663072095083
- Diametre
- M10
- Diametre en mm
- 9.968 – 9.752
- Longueur
Longueur
Comment mesurer la longueur d’une vis ?
La longueur d’une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 25
- Pas
- Pas standard de 150
- Revetement de surface
- GEOMET
- Sous famille de produit
- TRCC JAPY tête ronde collet carré
- Norme
- DIN603 Filetage total VS4516
- Poids à la pièce
- 26 GR
- Largeur X Largeur X Epaisseur du collet carre
- 10X10X6,6
